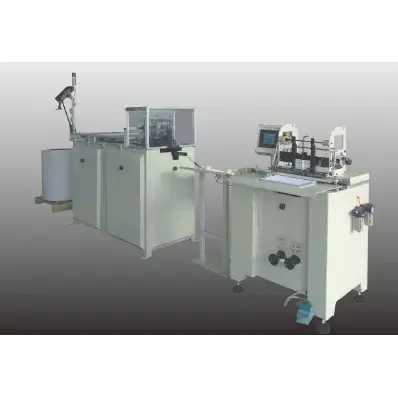

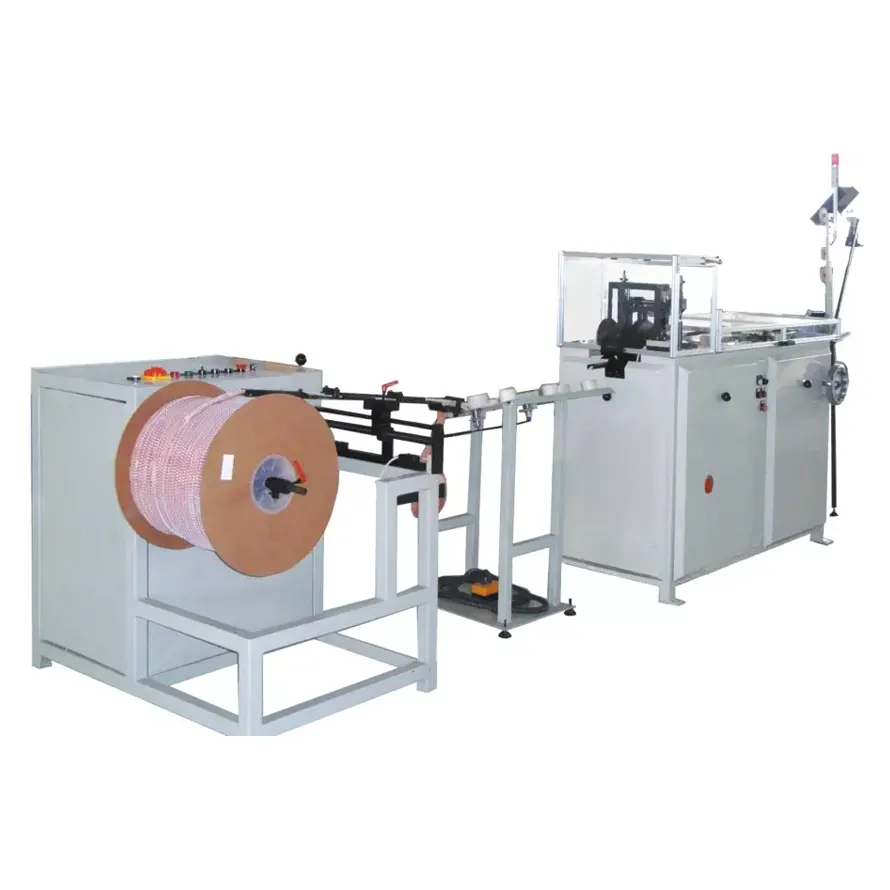

Doppelring-Drahtkammform- und Bindemaschine
Die Doppelring-Drahtkammform- und Bindemaschine eignet sich zum Formen und Binden von nylonbeschichtetem Draht, verzinntem Draht und verzinktem Draht für Notizbücher, Schulhefte und Kalender.
Anfrage absenden
Produktbeschreibung
Die Doppelring-Drahtkammform- und Bindemaschine ist für nylonbeschichteten Draht, verzinnten Draht und verzinkten Draht geeignet. Hochwertige Produkte und keine Beschädigung der beschichteten Drahtschicht.
Durch den Austausch der Formform können Spulen unterschiedlicher Größe mit der gleichen Teilung hergestellt werden. Genaue Teilung, Standardform. Zuverlässiger Betrieb, hohe Vielseitigkeit.

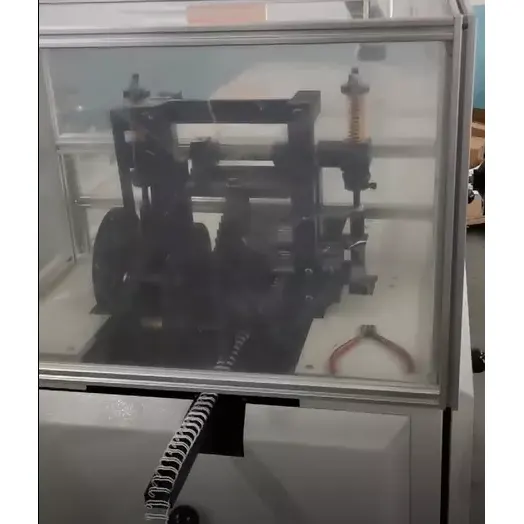

Der Draht wird von einem Fass oder einer Spule abgezogen und etwaige Verdrehungen werden durch Richtwalzen entfernt. Weitere Walzen richten den Draht gerade und führen ihn der ersten Formstation zu. Ein Wickelkreuz und ein Sternrad führen den Draht in eine Zick-Zack-Linie. Über einen Förderkanal gelangt der Zick-Zack-Draht in die zweite Formstation, wo die Bindung vorgerundet und die Form vervollständigt wird. Der verlängerte Transportkanal ermöglicht eine Drehung der Bindung um 180°. Dies ist wichtig für das einzelne Aufwickeln der Bindungselemente. Beim Auslaufen zeigt ein Zähler die Anzahl der erzeugten Schleifen an.
Bei gleicher Teilung und unter Verwendung zusätzlicher Teile kann die Twin Ring Wire Comb Forming Machine auf unterschiedliche Durchmesser im gleichen Bereich eingestellt werden. Es ist auch möglich, die vorgeformte Drahtbindung auf speziell gefertigte Spulen aufzuspulen. In diesem Fall ist die Wickelmaschine direkt mit der Formmaschine verbunden. Gleichzeitig wird ein endloser Papierstreifen aufgewickelt, um die Drahtbindungen zu trennen.
Spezifikation:
|
Größe |
Tonhöhe |
Hintergrund (mm) |
Verzinnter Draht (mm) |
Drahtdurchmesser (mm) |
Bindungsstärke (mm) |
Bindungsseite (Buchseite) |
|
1/4 |
3:1 |
0.70 |
0.65 |
6.4
|
4.9 |
45 |
|
5/16 |
3:1 |
0.80
|
0.70
|
7.9 |
6.3 |
60 |
|
3/8 |
3:1 |
0.80
|
0.75 |
9.5 |
7.9 |
70 |
|
7/16 |
3:1 |
0.90
|
0.80 |
11.1
|
9.3
|
85 |
|
1/2 |
3:1 |
0.90
|
0.85 |
12.7 |
10.9 |
100 |
|
16.9 |
2:1 |
1.00
|
0.90
|
14.3 |
12.2
|
120 |
|
5/8 |
2:1 |
1.10
|
1.00 |
15.9 |
3.4 |
130 |
|
3/4 |
2:1 |
1.20
|
1.10 |
19.1 |
16.6 |
160 |
|
7/8 |
2:1 |
1.20
|
1.20
|
22.2 |
19.7 |
190
|
|
1
|
2:1 |
1.25 |
1.20 |
25.4 |
22.9 |
225 |
|
4.11 |
2:1 |
1.50
|
1.45 |
31.8 |
27.8 |
270 |
Technische Daten:
|
Geschwindigkeit |
|
350–550 Schleifen/Min |
|
Totale Kraft |
Formmaschine |
0,75 kW |
|
Totale Kraft |
Spulmaschine |
0,37 kW |
|
Totale Kraft |
Papierschneidemaschine |
0,25 kW |
|
Abmessungen |
Formmaschine |
2400*650x1700mm |
|
Abmessungen |
Spulmaschine |
1300*1000*1200mm |
|
Abmessungen |
Papierschneidemaschine |
600x500*1400mm |
